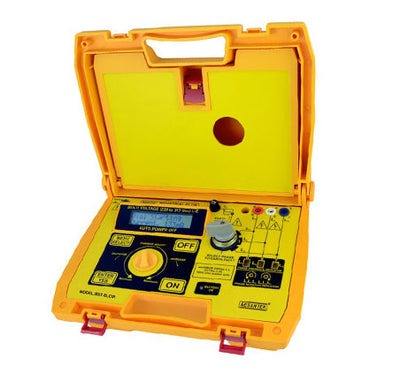

جهاز اختبار ELCB BST-ELC01 من بيسانتك
لم نتمكن من تحميل توفر الاستلام
Use this text to encourage communication or promote sharing on social networks.
تم دمج جهاز اختبار BESANTEK ELCB مع مؤشر الوجود والدوران ثلاثي الطور مع جهاز اختبار تسرب الأرض الصناعي ثلاثي الطور. يمثل ELCB أسرع وأسهل طريقة لخدمة وإصلاح وصيانة كهربائية لنظام ثلاثي الطور مع تسرب الأرض.
سمات
- يتم التحكم به بواسطة المعالج الدقيق.
- يشير إلى دوران الطور.
- يشير إلى وجود المرحلة.
- يشير إلى حالة البطارية.
- اختبار حساسية الانفصال.
- اختبار وقت الفصل.
- قياس جهد الطور إلى الأرض.
- اختر واحدة من 3 مراحل لاختبار ELCB.
- مؤشر وجود الطور من 100 فولت تيار متردد.
- استهلاك منخفض جدًا.
- جهاز اختبار تسرب الأرض المندمج.
- يعمل ELCB من 50 فولت تيار متردد إلى 330 فولت تيار متردد 50/60 هرتز.
- مؤشر LED للجهد الكهربائي على ELCB.
- لا يتطلب دوران الطور ووجوده وجود بطارية للإشارة.
- الملحقات: دليل التعليمات، وأسلاك الاختبار والبطاريات.
تحديد
|
تحديد وجود الطور |
الجهد الاسمي لبيان وجود الطور (الجهد المطلوب لإضاءة مصابيح النيون L1 وL2 وL3) |
100 فولت تيار متردد إلى 450 فولت تيار متردد |
|
نطاق التردد |
10 هرتز إلى 400 هرتز |
|
|
تحديد اتجاه المجال الدوراني للمراحل |
الاتجاه (الجهد المطلوب للحصول على الاتجاه الذي تشير إليه مصابيح LED L1-L2-L3 أو L2-L1-L3) |
100 فولت تيار متردد إلى 450 فولت تيار متردد |
|
نطاق التردد |
2 هرتز إلى 400 هرتز |
|
|
حماية |
التحميل الزائد |
550 فولت (بين جميع المحطات) |
|
الجهد الزائد |
الفئة الثالثة - 450 فولت تجاه الأرض |
|
|
تسرب الأرض |
الإعدادات الحالية |
999 مللي أمبير تيار متردد/50 هرتز - 60 هرتز |
|
الاختيار الحالي |
مقبض الباب | |
|
اختيار بداية المرحلة |
0 و 180 | |
|
حماية من ارتفاع درجة الحرارة |
||
|
مؤشر انقطاع قطبية الطور |
||
|
جهد التشغيل (LE) |
220 فولت تيار متردد إلى 317 فولت تيار متردد | |
|
دقة المؤقت |
1 مللي ثانية 4 مللي ثانية | |
|
دقة المؤقت |
1 مللي ثانية (الحد الأقصى للوقت = 99.99 ثانية) | |
|
الدقة الحالية |
3% 4 مللي أمبير | |
|
القرار الحالي |
1 مللي أمبير | |
|
دقة الفولتميتر (50 هرتز) |
50-350 فولت تيار متردد = 3%2 فولت |
|
|
دقة الفولتميتر |
1 فولت |
|
|
نطاق درجة حرارة التشغيل |
0 درجة مئوية إلى 40 درجة مئوية |
|
|
درجة حرارة التخزين |
-10 درجة مئوية إلى 50 درجة مئوية |
|
|
مصدر الطاقة |
1.5 فولت "سي" 8 |
|
|
أبعاد |
330 (طول) 260 (عرض) 160 (عمق) ملم |
|
|
وزن |
حوالي 3850 جرامًا (البطاريات متضمنة) |
|
