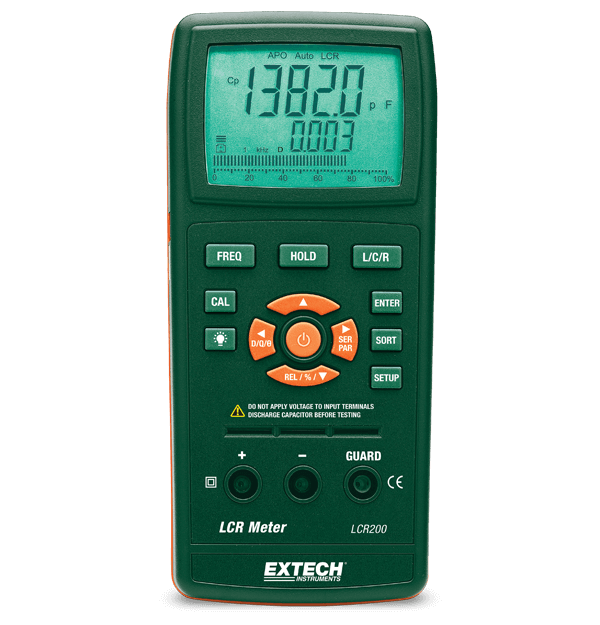

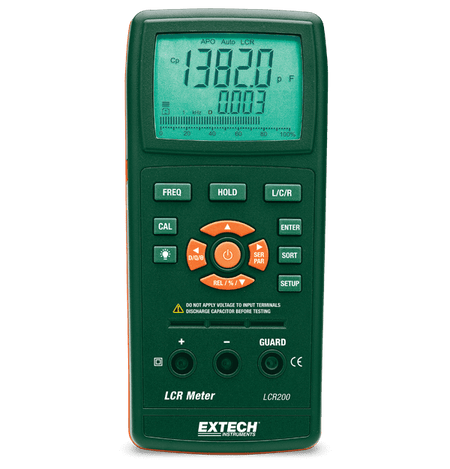

مقياس LCR للمكونات السلبية من اكستيك LCR200
لم نتمكن من تحميل توفر الاستلام
Use this text to encourage communication or promote sharing on social networks.
يُعد جهاز LCR200 مقياسًا للمكونات السلبية (LCR). اكتشف القيمة الهائلة مع مجموعة من الميزات التي تساعد هذا الجهاز على توفير القياسات الدقيقة التي تحتاجها. شاهد عرضًا متزامنًا لـ 20,000/2,000 رقم للمعلمة الرئيسية على شاشة ذات إضاءة خلفية عالية التباين. يمكنك تعيين حدود علوية/سفلية باستخدام قيم مطلقة أو نسب مئوية. تزيل خاصية "صفر مفتوح وقصير" الصدمات غير المرغوب فيها من القياس. استخدم جهاز الاختبار المدمج أو أسلاك الاختبار الخارجية (مرفقة). يتميز جهاز LCR200 بوظيفة إيقاف التشغيل التلقائي التي يمكن تعطيلها أيضًا، بالإضافة إلى مؤشر بطارية منخفضة لإعلامك متى يجب استبدال البطاريات. يأتي الجهاز كاملاً مع أسلاك الاختبار وبطارية 9 فولت.
الميزات
• عرض إضاءة خلفية متزامن لعرض 20000/2000 رقم للقياس الأساسي
معامل (L أو C أو R) مع المعامل الثانوي لـ
Q (الجودة)، D (التشتيت)، R (المقاومة)، θ (الطور)، أو
مقاومة السلسلة المكافئة (ESR)
• وظيفة القياس بالانتقاء التلقائي مع تردد 1 كيلو هرتز
تكرار الاختبار الافتراضي
• خمسة ترددات اختبار
• تعيين حدود عليا/سفلى باستخدام قيم مطلقة أو حدود مئوية
• وظيفة الوضع النسبي
• دائرة مكافئة متوازية أو متسلسلة
• إيقاف التشغيل التلقائي مع تعطيل
• مؤشرات انخفاض مستوى البطارية وتجاوز النطاق المسموح به
• جهاز اختبار مدمج أو استخدام أسلاك اختبار خارجية
• إزالة التشويهات غير المرغوب فيها عن طريق معايرة الدائرة المفتوحة والدائرة المغلقة
الممانعات العشوائية الناتجة عن القياس
• كامل مع أسلاك الاختبار وبطارية 9 فولت
• ملقط SMD اختياري (LCR203)، مكون SMD قابل للتوصيل
حامل (LCR205)، وجراب واقي (CA900)
المواصفات
| المواصفات | قيمة |
|---|---|
| السعة الكهربائية | 20 بيكوفاراد، 200 بيكوفاراد، 2000 بيكوفاراد، 20.000 نانوفاراد، 200.00 نانوفاراد، 2000.0 نانوفاراد، 20.000 ميكروفاراد، 200.00 ميكروفاراد، 2.0000 مليفاراد، 20.00 مليفاراد |
| عامل التوهين (DF) | من 0.000 إلى 1999 |
| الامتصاص المغناطيسي | 20 ميكروهينري، 200 ميكروهينري، 2000.0 ميكروهينري، 20.0000 ملي هينري، 200.00 ملي هينري، 2000.0 هينري، 20.000 هينري، 200.00 هينري، 2000.0 هينري |
| دقة قياس الحث الأساسية | ± (0.5% من القراءة + 5 أرقام) |
| طور | ±90 درجة |
| معامل الجودة (Q) | من 0.000 إلى 1999 |
| مقاومة | 20.00 Ω، 200.00 Ω، 2.0000 كيلو أوم، 20.000 كيلو أوم، 200.00 كيلو أوم، 2.0000 ميغا أوم، 20.000 ميغا أوم، 200.0 ميغا أوم |
| تكرار الاختبار | 100 هرتز / 120 هرتز / 1 كيلو هرتز / 10 كيلو هرتز / 100 كيلو هرتز |
| شهادات الاعتماد | CE |
| الأبعاد | 7.6 × 3.5 × 1.6 بوصة (193 × 88 × 41 مم) |
| قوة | بطارية 9 فولت × 1 |
| ضمان | سنتان |
| الوزن | 14.8 أونصة (420 جرام) |
