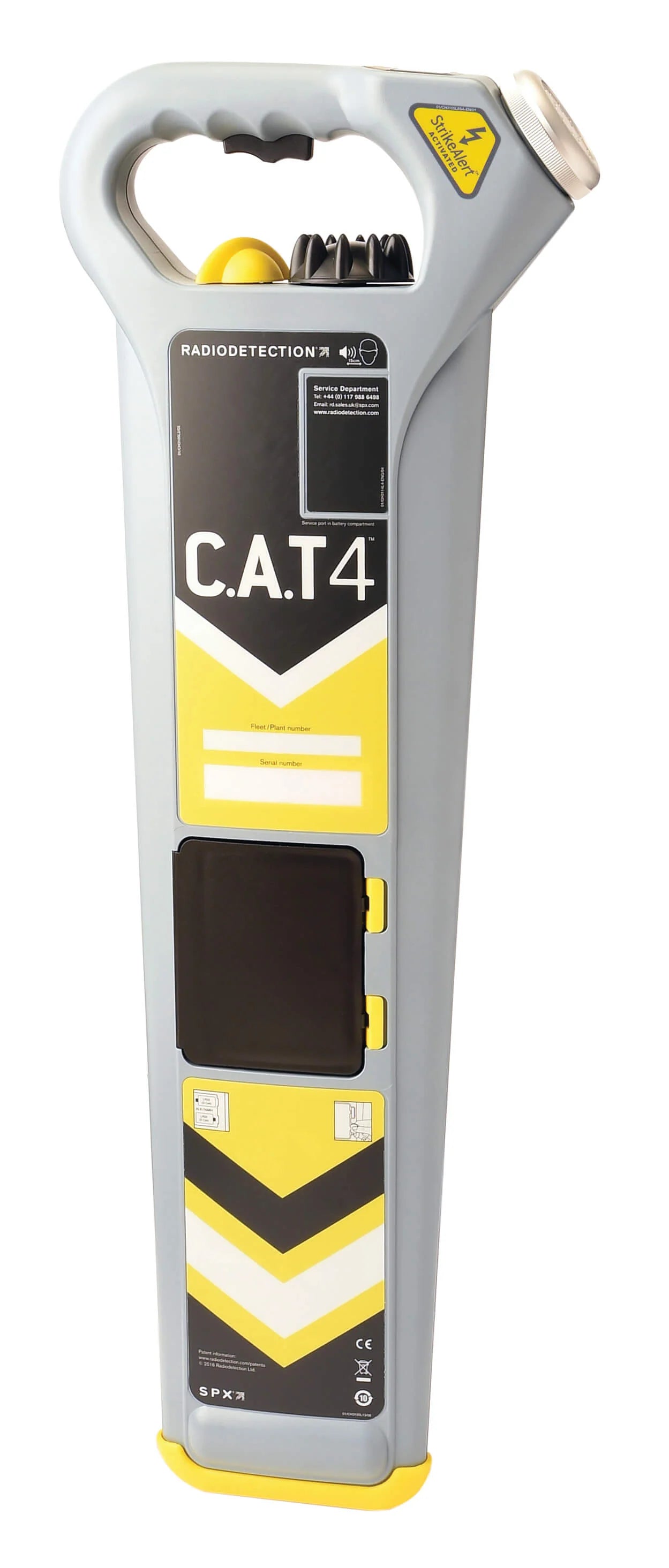

أداة CAT4+ و Genny4 للكشف عن الكابلات بواسطة الإشارات الراديوية
لم نتمكن من تحميل توفر الاستلام
Use this text to encourage communication or promote sharing on social networks.
توفر منصة CAT4+ الرقمية الجديدة إمكانيات تحديد موقع دقيقة للغاية، مصممة خصيصًا لمساعدة المشغل على العثور على المزيد من المرافق المدفونة. يسمح وضع تجنب CAT4+™ للمشغل بالتحقق من منطقة الحفر المقصودة بحثًا عن إشارات الطاقة والراديو والمولد، وتحديد موقع المرافق بدقة في مسح واحد.
الميزات
-
StrikeAlertTM : تقلل هذه الميزة من خطر الاصطدام بالكابلات الضحلة من خلال توفير تحذير صوتي وبصري للمشغل. تم تحسين StrikeAlertTM وتحسينه لتقليل التحذيرات الخاطئة.
-
وضع تجنب الأخطاء™ : يسمح هذا للمشغل بمسح منطقة باستخدام إشارات الطاقة والراديو والمولد الكهربائي في وقت واحد، مما يوفر الوقت. يسمح جهاز CAT4 للمشغل بالتحكم في حساسية كل وضع/إشارة، مما يتيح تحديد مواقع المرافق المدفونة بدقة في تمريرة واحدة .
-
حماية ديناميكية من الأحمال الزائدة : تتيح إمكانيات معالجة الإشارات الرقمية الفريدة في جهاز CAT4+ رفض التداخلات الكهربائية، مما يتيح له الاستمرار في التشغيل في المناطق التي تشكل تحديًا كهربائيًا حيث قد يتم تحميل أجهزة تحديد المواقع الأخرى بشكل زائد وتتوقف عن العمل. .
-
تعزيز الإشارة في جهاز Genny4 : يوفر جهاز الإرسال Genny4 ميزة تعزيز الإشارة التي تزيد من إشارة الإخراج بمقدار تصل إلى 10 أضعاف، مما يسمح للمشغل بتحديد مواقع المرافق على مسافة وعمق إضافيين. .
-
شاشة عرض عالية الوضوح مع إضاءة خلفية : توفر شاشة العرض ذات النقاء العالي والإضاءة الخلفية التلقائية في جهاز CAT4+ رؤية مثالية في جميع ظروف الإضاءة. .
-
جمع البيانات : يمكن لطرازي eCAT4 و gCAT4 تخزين بيانات القياسات الرئيسية وبيانات الاستخدام لأكثر من عام، والتي يمكن تصديرها وتحليلها باستخدام برنامج CAT Manager لتحديد احتياجات التدريب وتوفير سجلات تاريخية. .
-
eCertTM : توفر هذه الميزة اختبارًا سريعًا وشاملًا لعناصر الدوائر الرئيسية في جهاز CAT4، مما يضمن صحة أدائها مقارنةً بمعايرة المصنع الأصلية عبر الإنترنت. .
-
SWINGTM : تم تصميم جهاز CAT4+ للاستجابة السريعة حتى لأضعف الإشارات الأرضية القابلة للاكتشاف. تحتوي طرازات eCAT4 على أجهزة استشعار لاكتشاف الاستخدام الخاطئ، مثل التلويح المفرط، وتحذير المشغل بتنبيه يتم تخزينه أيضًا في سجل البيانات. .
-
مؤشر موعد الخدمة و CALSafeTM : توفر طرازات eCAT4 تحذيراً مسبقاً لمدة 30 يوماً قبل انتهاء صلاحية شهادة المعايرة، ويمكن ضبط ميزة CALSafe الاختيارية لمنع تشغيل الوحدة خارج فترة المعايرة، مما يضمن الامتثال لسياسات الشركة. .
المواصفات
| المواصفات الفنية CAT4 | دليل تحديد العمق (متر) | |||
|---|---|---|---|---|
| حدد الأداء | نطاق التردد |
الحساسية عند 1 مليون
|
ظروف جيدة
|
ظروف سيئة
|
| إشارات الطاقة | 50 هرتز - 1.5 كيلو هرتز | 3 مللي أمبير | ٣ | 2 |
| إشارات الراديو | 15 كيلو هرتز - 30 كيلو هرتز | 25 ميكرو أمبير | 2 | 1 |
| إشارات جيني 4 | 32.768 كيلو هرتز ±20 هرتز 131.072 كيلو هرتز ±20 هرتز |
5 ميكرو أمبير | 4 | 2 |
| وضع تجنب الاصطدام (A) | P + R + G كما هو مبين أعلاه |
كما هو مبين أعلاه | 4 | 2 |
| النطاق الديناميكي | 120 ديسيبل عند 10 هرتز |
| حماية ديناميكية من الأحمال الزائدة | 40 ديسيبل عند 50 هرتز (تلقائي) |
| دقة تحديد الموقع | ±10% من العمق |
| دقة العمق | الخط: 5% من 0.1 متر إلى 3 متر (4 بوصات إلى 10 أقدام) |
| (على إشارة غير مشوهة وخالية من الإشارات المجاورة) | القياس بالمسبار: 5% من 0.1 متر إلى 7 متر (4 بوصات إلى 16 قدمًا) |
| دقة تحديد الموقع الأفقي عبر نظام تحديد المواقع العالمي (GPS) | 3 متر CEP (الخطأ الدائري المحتمل) |
| نطاق درجة حرارة التشغيل | من -20 إلى 50 درجة مئوية |
| نطاق درجة حرارة التخزين | من -20 إلى 70 درجة مئوية |
| حماية البيئة | IP54 |
| البطاريات | 2 × بطاريات LR20 (D) 1.5 فولت قلوية متوافق مع بطاريات NiMH القابلة لإعادة الشحن من النوع D. |
| واجهة البيانات | USB 2.0، بلوتوث® |
| الفترة الزمنية الموصى بها للخدمة | 1 سنة |
| ضمان | 12 شهرًا من تاريخ الشراء |
| سعة تخزين البيانات | 2 غيغابايت |
| تحذير: قد حان وقت المعايرة | عد التنازلي يبدأ من 31 يومًا قبل الاستخدام. |
