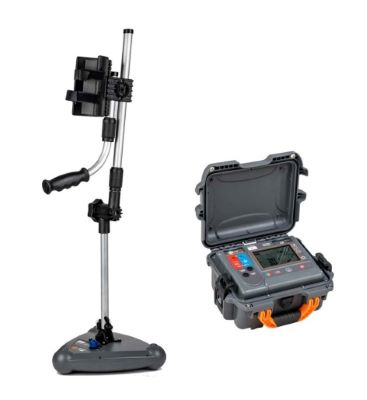

جهاز تحديد موقع الكابلات والبنية التحتية تحت الأرض من سونيل، طراز LKZ-2500.
لم نتمكن من تحميل توفر الاستلام
Use this text to encourage communication or promote sharing on social networks.
تتكون مجموعة تحديد الموقع LKZ من جهاز إرسال LKN وجهاز استشعار LKD. وهي تسمح بتحديد موقع الأشياء المدفونة في الأرض، وتحديد هويتها، وتتبع مسارها. وتسمح بتتبع:
- أسلاك وكابلات الطاقة، وكابلات التحكم، وكابلات الاتصالات السلكية واللاسلكية،
- العناصر الموجودة تحت الأرض في أنظمة حماية من الصواعق، وأنظمة الحماية الكاثودية،
- أنظمة المياه والصرف الصحي،
- أنظمة نقل الوقود (الأنابيب، خطوط أنابيب الغاز)
- أنظمة التدفئة والأنابيب المعزولة مسبقًا.
تُعد مجموعات LKZ سلسلة من الأدوات التي لا تقدر بثمن في أعمال الحفر التي يتم تنفيذها في مختلف الصناعات، بما في ذلك الطاقة، والتركيب، والبناء، والسكك الحديدية، والاتصالات، والمياه والصرف الصحي، والتدفئة، والقياسات الأرضية، وغيرها الكثير.
الميزات
-
تتكون مجموعة تحديد الموقع LKZ من جهاز إرسال LKN وجهاز استشعار LKD. وهي تسمح بتحديد موقع الأشياء المدفونة في الأرض، وتحديد هويتها، وتتبع مسارها. وتسمح بتتبع:
• أسلاك وكابلات الطاقة، وكابلات التحكم، وكابلات الاتصالات السلكية واللاسلكية،
• العناصر الموجودة تحت الأرض في أنظمة حماية من الصواعق، وأنظمة الحماية الكاثودية،
• أنظمة المياه والصرف الصحي،
• أنظمة نقل الوقود (الأنابيب، خطوط أنابيب الغاز)
• أنظمة التدفئة والأنابيب المعزولة مسبقاً.
-
تُعد مجموعات LKZ سلسلة من الأدوات التي لا تقدر بثمن في أعمال الحفر التي يتم تنفيذها في مختلف الصناعات، بما في ذلك الطاقة، والتركيب، والبناء، والسكك الحديدية، والاتصالات، والمياه والصرف الصحي، والتدفئة، والقياسات الأرضية، وغيرها الكثير.
-
يقوم جهاز الإرسال LKN-2500 بإدخال إشارة تحديد موقع داخل جسم تحت الأرض. ويقوم جهاز الاستقبال LKD-2500، الموضوع على طول الجسم، بتتبع هذه الإشارة على طول الجسم. وتُعرض المعلومات حول موقع الجسم المراد تتبعه على تطبيق Sonel LKZ Mobile، المتصل بجهاز الاستقبال. ويُمكن تحديد مسار الجسم بناءً على ملاحظة قراءات البوصلة ومستوى الإشارة المُكتشفة.
-
يملك النظام القدرة على تتبع الكابلات وتسجيل المسارات عبر تطبيق الهاتف المحمول. يمكن تصدير هذه الملفات ومشاركتها مع مستخدمين آخرين - بمن فيهم أولئك الذين لا يمتلكون جهاز LKN-2500 / LKD-2500. يُمكن تشغيل النظام في الوضع السلبي (دون استخدام جهاز الإرسال LKN-2500) والوضع النشط (باستخدام جهاز الإرسال LKN-2500). يسمح الوضع النشط بإدخال الإشارة بثلاث طرق مختلفة:
• طريقة الجلفانية - تُدخل إشارة التتبع مباشرةً إلى الجسم، عبر المشابك المخلبية وأطراف الاختبار،
• المشبك - يضخ إشارة التتبع في الجسم عبر مشبك مغناطيسي،
• الاستقرائي - يضخ إشارة التتبع في الجسم بشكل استقرائي، باستخدام الهوائي الداخلي للجهاز.
المواصفات
-
مُرسِل LKN-2500
حماية ضد دخول الماء والغبار: IP67
مصدر الطاقة: بطارية ليثيوم أيون قابلة لإعادة الشحن 7.2 فولت 9.8 أمبير/ساعة
الأبعاد: 318 × 257 × 152 ملم
الوزن: 3.4 كجم
درجة حرارة التشغيل: -10…+50 درجة مئوية
درجة حرارة التخزين: -20…+60 درجة مئوية
درجة الحرارة المرجعية: 23 ± 2 درجة مئوية
-
كاشف LKD-2500
حماية ضد دخول الماء والغبار: IP65
مصدر الطاقة: بطارية ليثيوم أيون قابلة لإعادة الشحن 3.6 فولت 6.7 أمبير/ساعة
الأبعاد: 290 × 275 × 100 مم
الوزن: 1.2 كجم
درجة حرارة التشغيل: -10…+50 درجة مئوية
درجة حرارة التخزين: -20…+60 درجة مئوية
درجة الحرارة المرجعية: 23 ± 2 درجة مئوية
الرطوبة النسبية: 20...90%
-
الملحقات القياسية:
مُرسِل LKN-2500
كاشف LKD-2500
لوحة التحكم
سلك اختبار 5 متر 1 كيلو فولت (أسلاك موصلة من نوع الموز) أحمر / أزرق
مشبك تمساح 1 كيلو فولت 20 أمبير أحمر / أزرق
مسبار أرضي 30 سم
شاحن بطارية Z-7
شاحن بطارية Z-32
حقيبة حمل XL-1
حزام الكتف، التصميم الأول
مقبض طويل
حامل لوحة التحكم
إعلان التحقق
-
ملحقات اختيارية:
مشبك إرسال N-1 (قطر 52 مم)
مشبك إرسال N-4 (قطر 110 مم)
مشبك إرسال N-5 (قطر 125 مم)
سلك نقل، 50 متر
سلك توصيل، 80 متر
مقبض قصير
